一、 新风系统(装置)有产品标准
GB 50243-2016 通风与空调工程施工质量验收规范
GB 50738-2017 通风与空调工程施工规范
GB/T 34012-2017 通风系统用空气净化装置
GB/T 21087-2020 热回收新风机组
CQC 6401-2017 家用和类似用途新风系统(装置)技术规范
CQC 64-439141-2017 家用和类似用途新风系统(装置)安全、性能、节能认证实施规则

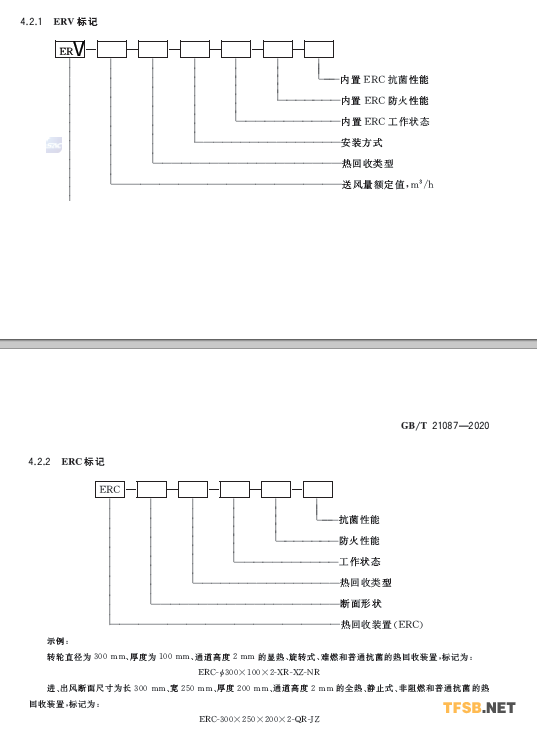

二、 新风系统(装置)的命名方式
三、 选购净化器的关键指标
1、风量
新风系统在额定机外静压下,风量实测值应不小于标称值的95%。
2、净化效率
初始状态下,新风系统额定风量时对空气污染物的净化效率应符合表1的规定,且实测值应不小于标称值的95%。
表1新风系统额定风量下各种空气污染物的净化效率(单位:%)
类型 |
净化效率等级 |
净化效率 |
颗粒物型 |
高效级 |
EPM2.5>95 |
合格级 |
75< EPM2.5≤95 |
|
气态污染物型 |
高效级 |
EQ>60 |
合格级 |
40<EQ≤60 |
|
微生物型 |
高效级 |
EW>95 |
合格级 |
75< EW≤95 |
|
备注:1. 颗粒物的净化效率以PM2.5作为表征物; 2. 对于复合型新风系统,满足颗粒物型、气态污染物型和微生物型中任意两类即可评价,同时按不同作用对象分别标定等级。 |
3、噪声
新风系统的噪声实测值应不大于(标称值+1dB(A))。
4、单位风量耗功率
是指新风系统在额定风量下,输送单位风量所消耗的功率。节能型新风系统单位风量耗功率应≤0.20W•h)/m3。
5、交换效率
带有能量回收功能段的新风系统实测交换效率应满足下表要求:
表3交换效率
等级 |
类型 |
交换效率(%) |
|
制冷 |
制热 |
||
合格级 |
全热型(焓交换效率) |
>55 |
>60 |
显热型(温度交换效率) |
>65 |
>70 |
|
节能级 |
全热型(焓交换效率) |
>60 |
>65 |
显热型(温度交换效率) |
>65 |
>70 |
6、有效换气率
带有能量回收功能段的新风系统实测有效换气率应不小于90%
四、 主要的产品种类与优缺点
按送风方式分类:

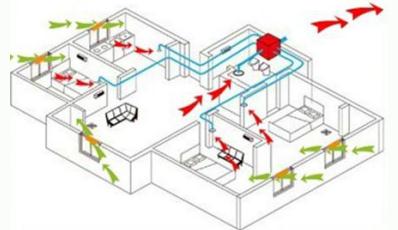

1、单向流新风系统
原理:单向流系统是基于机械式通风系统三大原则的中央机械式排风与自然进风结合而形成的多元化通风系统,由风机、进风口、排风口及各种管道和接头组成的。安装在吊顶内的风机通过管道与一系列的排风口相连,风机启动,室内混浊的空气经安装在室内的吸风口通过风机排出室外,在室内形成几个有效的负压区,室内空气持续不断的向负压区流动并排出室外,室外新鲜空气由安装在窗框上方(窗框与墙体之间)的进风口不断的向室内补充,从而一直呼吸到高品质的新鲜空气。
优点:结构简单
缺点:对流性较差

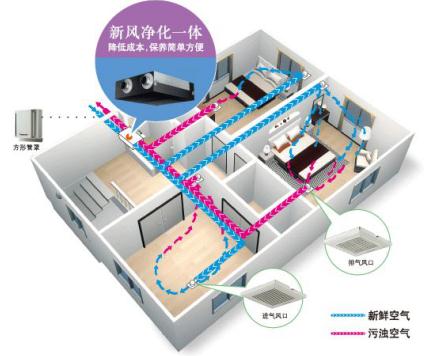

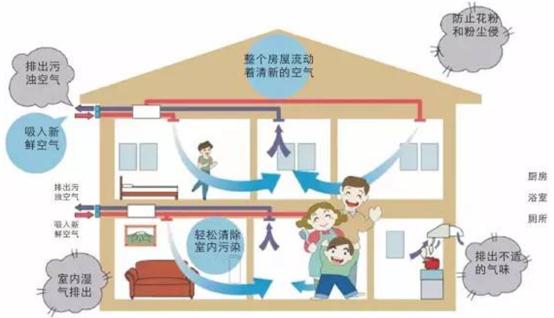

2、双向流新风系统
原理:双向流新风系统是基于机械式通风系统三大原则的中央机械式送、排风系统,并且是对单向流新风系统有效的补充。在双向流系统的设计中排风主机与室内排风口的位置与单向流分布基本一致,不同的是双向流系统中的新风是由新风主机送入。新风主机通过管道与室内的空气分布器相连接,新风主机不断的把室外新风通过管道送入室内,以满足人们日常生活所需新鲜、有质量的空气。排风口与新风口都带有风量调节阀,通过主机的动力排与送来实现室内通风换气。
优点:通风换气效果好,多数带有热交换系统,温度适宜,实现节能
缺点:安装复杂,需要铺设管道,成本较高

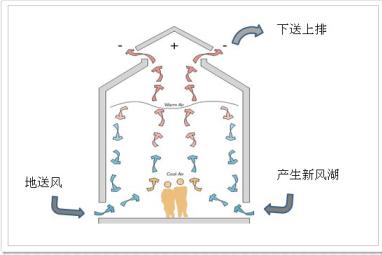

3、地送风系统
原理:由于二氧化碳比空气重,因此越接近地面含氧量越低,从节能方面来考虑,将新风系统安装在地面会得到更好的通风效果。从地板或墙底部送风口或上送风口所送冷风在地板表面上扩散开来,形成有组织的气流组织;并且在热源周围形成浮力尾流带走热量。由于风速较低,气流组织紊动平缓,没有大的涡流,因而室内工作区空气温度在水平方向上比较一致,而在垂直方向上分层,层高越大,这种现象越明显。由热源产生向上的尾流不仅可以带走热负荷,也将污浊的空气从工作区带到室内上方,由设在顶部的排风口排出。底部风口送出的新风,余热及污染物在浮力及气流组织的驱动力作用下向上运动,所以地送风新风系统能在室内工作区提供良好的空气品质。
地送风虽然有一定的优点,但也有其一定的适用条件。一般适用于污染源与发热源相关的场所,且层高不低于2.5m,此时污浊空气才易于被浮力尾流带走;对房间的设计冷负荷也有一个上限,研究表明,如果有足够的空间来大型送风散流装置的话,房间冷负荷可达120w/㎡,房间冷负荷过大,置换通风的动力能耗将显著加大,经济性下降;另外地送风装置占地、占空间的矛盾也更为突出。
优点:更好促进二氧化碳排出
缺点:安装复杂,占层高,清洗管路较困难
五、选购产品考虑因素
1、风量
新风产品提供的新鲜空气量要与使用房间、人群数量相匹配,一般按照30m³/人/h来选择对应的风量。这样才能有很好的效果。
2、个人需求
目前,市场上的新风产品五花八门,安装方式、净化效果都不一样,所以消费者要根据自身的经济状况、想达到的新风效果等来选择合适的新风产品。比如,单向流和管道式新风系统安装较为简单,但是对所引入的新风净化过滤效果差,或者不具有净化过滤功能,新风的品质较一般。全热回收式新风系统施工较为复杂,需要墙体打孔,室内走管等,本身造价高,但是具有很好的净化过滤功能,新风品质高,并且全热交换式新风系统还能对室外排除室内的空气进行热量的回收,降低室内的温度损耗,节省冷暖气的用度。一般,假如是室内局部送风则选用管道式新风,假如是全屋送风则选用单向流新风系统和全热回收新风系统。
3、注意性能指标和认证标志
对于新风系统的产品的性能要求,目前还没有国家标准出台,只有CQC根据中国国情推出的“家用和类似用途新风系统(装置)技术规范”,对新风产品的性能指标、能耗指标提出了要求。比如,对于不同污染物的净化效率中,将产品净化效率分为合格级和高效级,消费者尽量选择高效级净化产品。另外新风产品基本属于常开状态,所以要考虑能耗问题,对于能效指标也提出了合格级与节能级的划分,达到节能级的产品会加贴节字标志。所以消费者选购时可以认准CQC和节能标志。
4、选择人性化产品
除了技术指标外,还应考虑产品设计是否人性化,噪音的大小和操作是否简单便捷。部分专业新风产品提供智能实时监控温度和湿度、自动模式、智能定时、滤网更新智能提示等,还有智能童锁设计、智能断电功能,非常人性化。
