风管内的压力分布
2024-06-25
16880
核心提示:前面讲述完空调风系统风管的分类,风管的配件、阀门及附件,风机与风管的连接,风管的测定与检查。这篇文章讲述一下空调风系统中
前面讲述完空调风系统风管的分类,风管的配件、阀门及附件,风机与风管的连接,风管的测定与检查。这篇文章讲述一下空调风系统中风管内的压力分布,希望对大家有所帮助。

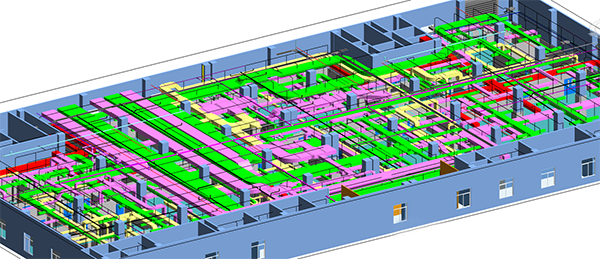

了解空调风系统的朋友们应该都知道,风管内的压力分布随着风机系统的不同会存在一定的差异,本篇文章就以主流的单风机系统与双风机系统为例为大家讲述一下风管内压力分布的问题。
一、单风机系统的压力分布

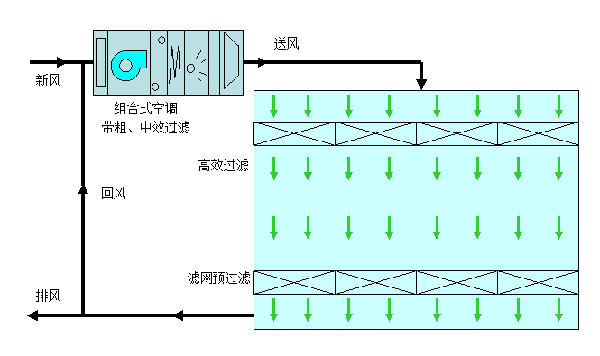

所谓的单风机系统就是指在整个空调系统内只设置一台送风机,风机的作用压头要克服三个部分的阻力,即:从新风吸入口至空气处理机组的整个吸入侧的全部阻力、整个送风系统阻力、整个回风系统的阻力。通常情况下,为了维持房间正压,就需要送入房间的风量大于从房间抽回的风量,多余的送风量就是维持房间正压的风量,它会通过门缝、窗户渗透出去。这一点对于净化暖通行业从业者来说一定不陌生。

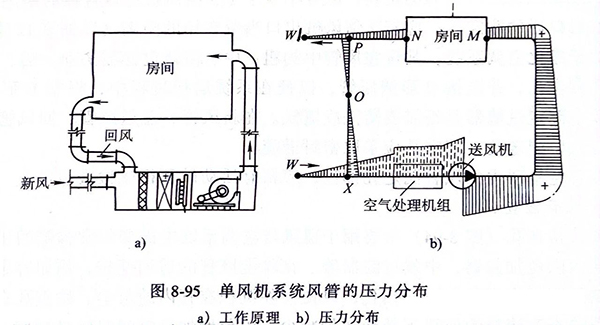

如下图所示,即为只设置单风机的一次回风式空调系统的风管压力分布。
具体如下:新风在风机的吸力作用下,由W点吸入,其相对压力为0,新风与回风的混合点在风机吸入侧,压力必定为负压,这也是负压营造的条件。图中W点为新风吸入口点,正常情况下其为项目所在地的标准大气压。M点为送风管道送风入口,也就是房间内的送风口点。N点为回风点,也就是房间内回风口点,其压力值通常即为室内房间的正压值。P点为回风管道与排风管道的分流点,X点即为新风与回风的混合点。
另外在单风机系统中,回风管道从N点的正压变为X点的负压过程中,必然会存在一个相对压力为0的点,所以在单风机系统风管压力分布图中,回风管道上会有过渡点O,此时△Pwx=△Pox,房间正压点N到系统混合点X的阻力由房间正压△P和风机吸力△Pwx共同作用克服。在不增设排风机的前提下,回风与排风的分流点P到W1的压力差即为排风的动力。
由压力分布图分析可知:
在单风机系统中,如果不增设单独的排风机,排风口必须设置在回风管道的正压段,否则排风口会无法排出空气。为了避免以上问题发生,工程中常常采用增设变频排风机的方式,舒适性空调系统多连接在回风主管道上,工艺性空调系统(例如净化空调系统)多采用单独的排风系统,即为单独在房间内增设排风口,与排风机相连。
单风机空调系统相比于双风机空调系统简单、空间占用小、投资低、运行成本低,所以常被业主所采纳。但是单风机系统存在调节空间小,整个系统阻力大,空调机组风压高,噪音大等问题。
二、双风机系统的压力分布
工程中将同时设置送风机和回风机的空调系统统称为双风机系统。双风机系统通常是两台风机(送风机和回风机)压力之和等于空调系统的总阻力,送风机的作用压头用来克服从新风进口到组合式空气处理机组吸入侧的阻力和送风风管系统的阻力,并为空调房间提供正压,回风机的作用压头用来克服回风风管系统的阻力并减去正压值(因为有正压风量的存在)。
同样在双风机系统中,不设置排风机的情况下,应将排风口设置在回风机的压出段,防止无法正常排风,新风进口应在送风机的吸入段上(这也是目前组合式空调机组新风设置的主流模式)。

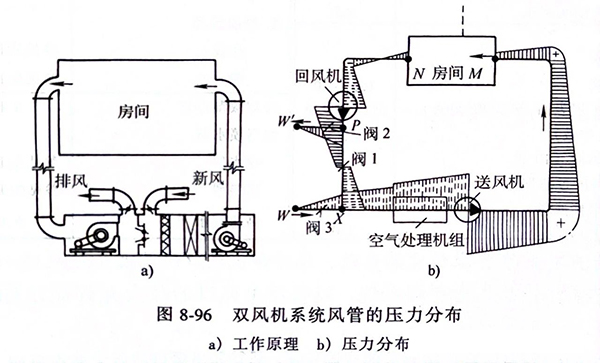

如上图所示,即为设置有送风机和回风机的一次回风系统的空调风管压力分布图。需要注意的是,与单风机系统一样,在排风与回风的分流点P和新风与回风的混合点X之间的管道压力,必须使其从正压变为负压,只有这样才能保证一边在排风的同时,一边有新风吸入。
通常情况下,会在回风管道排风口之后设置风阀调节阀,增大PX之间的阻力,使其与新风吸入段WX的阻力和排风管道W1P阻力之和相同,此时我们发现其实在回风管道排风口之后设置的风阀调节阀即为0位阀,对应单风机系统的O点,只有这样才能保证排风的同时,吸入新风,否则就会出现新风进不来的情况发生。这一现象在净化空调系统调试过程中会经常遇到,大家可以在调试过程中反复观察。
关于空调风系统:风管内的压力分布的内容就为大家讲述到此,大家如果还想要了解更多的暖通行业知识,可以点击下面的搜索框进行检索。
