超级风管生产5线可选共板法兰风管成型 角钢法兰风管成型一次性完成。欢迎大家来厂家参观考察
基本配置：
1. 料架一台（4个料盘，最大承重8吨）
2. 导料台一个
3. 主机一台
4. 位移咬口机一台
5. 传送平台一个
6. 双机联动共板法兰机一台
7. 双机联动角钢法兰机一台
8. 电脑控制系统一套

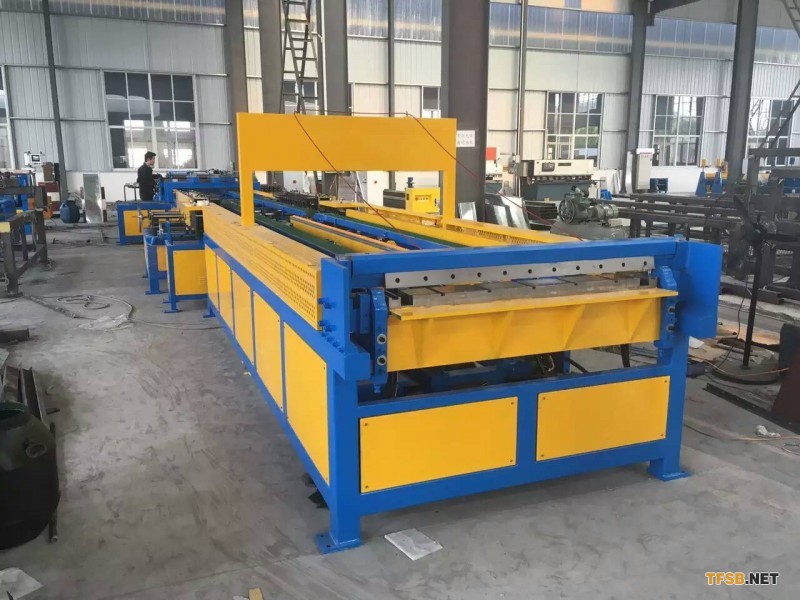

全自动风管生产超级5线
二、技术参数：
01)材料材质：镀锌板、不锈钢；
02) 材料厚度：CS/TDF法兰：镀锌板（0.5～1.2mm）不锈钢（0.5～1.0mm） PDF1/PDF2法兰：法兰高度25为0.8mm,法兰高度30为1.0mm
03)卷料宽度：1000-1300mm
04)料架载重：6500kg
05)卷料内径：φ480mm
06)卷料外径：φ1000mm（最大）
07)运行速度：18m/min（最快）
08)加工最大：99999mm
09)加工最小：100mm
10)长度误差： ±0.5mm
11)压筋要求: 标准“U”型(5条):（间距：210mm）
12)控制系统: PLC控制
13)电源要求: 380V 50/60Hz 3相11KW
14)使用功耗：用电电器累加功率：17.19KW使用功耗每小时10.98KW
15)液压压力: 8MPa（最大14Mpa）
16)气压压力: 0.8Mpa
17)运行方式: 直线
三、生产线组成及各部分功能：
1、电动双盘放料架：
单料盘可承载5T的料卷，料盘内芯为标准尺寸φ480mm，放料轴用45#钢，经调质处理后加工而成，具有足够的强度和刚性。机架采用方管和槽钢组焊而成，再经过时效处理，从而保证了在使用过程中的稳定性。该放料架配备了1.5KW的电机，经过减速装置驱动和电路控制，实现了自动放料控制、退料及点动进料的功能，对板料表面起到了很好的保护作用，避免了一般放料机损伤料边的现象。用户换料时只要将放料轴从放料架上整体吊下来，放入要使用的卷料内芯中，人工锁紧定位箍，就完成料卷的放置，操作简单，换料轻松自如。
2、送料调平压筋机：
送料调平机采用通用技术与独特方法的设计而成，送料辊外圆包胶,,保证送料过中不打滑,又保证不会损伤板料的外表面料，压筋辊材料45#钢，经调质及电镀等合理工艺处理后，表面性能良好，其刚性、挠度、表面粗糙度等机械性能大大提高，由此对调平后的板料表面状态及平整性起重要作用。压筋采用五线平行的的形状，压筋环选用优质钢材，加以热处理，能满足厚度1.2mm内板料的压筋，一次可以成形出具有五线弧度、角度的形状，使成形的板材钢性大大增强。
