康美风全自动风管生产五线

公司基本资料信息

详细说明

产品描述：

全自动风管生产线五线：由料架，调平压筋，冲方口，冲尖角，折边，剪切，升降辘骨机 (可实现剪切，联合角成型，直角骨成型三位一体)，双联TDF法兰成型机，送料平台(可选)，TDF液压折边机组成。

采用全电脑PLC控制，触摸屏操作，可根据操作要求设置任意尺寸进行下料，该生产线加工速度为0~18米/分，精度为：长度误差±0.5mm，对角线误差为±0.5mm，标准开料架承重5吨，可根据客户要求配套。

可生产出”L” ”口”型带咬口、TDF共板法兰、折边的风管。全自动风管生产线占地面积小，直线型加工，生产效率高，适合规模化风管加工。

康美风全自动五线，即可生产TDF共板法兰风管，也可生产角钢法兰风管，操作简易，转换简单，无需过多调整。

全自动风管生产五线为直线型生产，更加省时快捷。

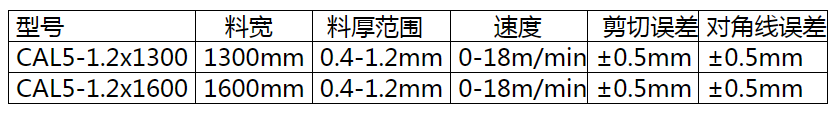

产品参数：

基本配置：

1.电动送料架四个

2.调平压筋装置一套

3.液压冲方口剪角四套连模具

4.液压剪切折弯装置一套

5.升降式联合角辘骨机一套

6.送料平台一套

7.双联TDF共板法兰成型机一套

8.双联角铁小边成型机一套

9.折弯机一套

10.控制系统及触摸屏操作面板一套

工作原理：卷料-调平-压筋-冲方口-冲尖角-折边-剪切-升降辘骨机-送料平台（可选）-双联TDF法兰成型-折边

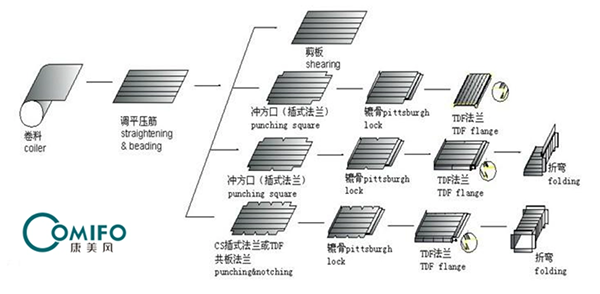

工作示意图：

说明：

1. 定尺开料，可直接与等离子切割机配合使用

2.1 C/S插骨剪角，可剪”L”, “U”, “口” 型的各种剪角，可与”C骨和S插条配合使用

2.2 全自动生产TDF共板法兰风管

2.3 剪切角可与角铁法兰或之字法兰配合使用。并能折出”L”, “U” 和 “口”型风管，与立式合缝机配套使用完成整套风管

3. TTF/LT 剪切角可与插式法兰配合使用。与立式合缝机和插式法兰机配套使用完成整套风管
