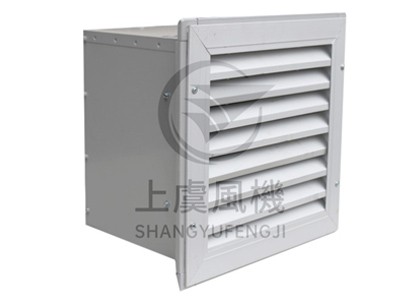

产品参数： 风量范围：400～29 000 m3/h 全压范围：40～300 Pa 驱动形式：直连 安装形式：座装，吊装，管道安装 风机材质：可选：碳钢，不锈钢，合金钢 用途：厂房边墙排风、防爆排风 工作条件： 工作温度：-20~+45℃； 湿度：小于99%； 介质条件： ● 常规型：非腐蚀、非易燃、易爆气体（含尘量不超过100mg/m3 ）； ● 防爆型：非腐蚀含有易燃、易爆气体（含尘量不超过100mg/m3 ）。 工作电源：三相380V/50Hz（小功率风机可做成单相220V，请订货时注明）。 应用： XBDZ系列低噪声壁式轴流风机主要用于工矿企业，民用建筑、体育馆、娱乐场、轻工、食品、医药的壁式送排风。 配置： 标准配置 ● 叶轮； ● 电机； ● 机壳（方形外壳、风筒、电机支架）； ● 百叶风口。 备选件及附件（订货时注明是否购买） ※控制箱； ※网罩。 加工工艺： 风机叶轮：十字架为钢制冲压下料，液压成形，叶片为铝合金冲压后液压成形，叶片与十字架铆接装配成形。叶轮经静、动平衡校正，平衡精度不大于G5.6级。 风机外壳采用镀锌钢板制作。 产品结构图：
外壳：风机箱表面质量 采用优质Q235本钢热轧碳钢板，其特点高强制，耐腐蚀。公司拥有先进的激光切割器下料，板材表面无划痕，外观亮丽。板材内层涂有防腐防锈漆，外层颜色采用高级灰，两层漆面，确保设备在室外工况下长期不生锈。
电机： 采用生产电机生产设备和检查手续齐全的风机专用配套电机，均通过ISO9001及消防高温3C认证和防爆认证及能效标识。电机应与风机负载紧密配合，采用B3安装结构。电机防护等级为IP54，绝缘等级F级，温升等级B级。电机轴承应为滚珠式免润滑型。电机功率储备系数应按110%取，以提升风机使用的安全性。
叶轮： 叶片根据空气动力学原理，经多目标优化设计而成。轮毂采用冲压加工成型。轮毂与叶片的联接采用靠模定位后铆接货焊接，具有安装角度正确，偏差小等优点。每个叶轮均静，动平衡校验。叶轮平衡达到国际标准的G2.5平衡等级。
电机接线盒 由于电机位于风机内部，供应商应提供将接线引至风机外部的电机接线盒，并根据消防型、防爆型、普通型等应用，分别配备正确的接线盒类型。
